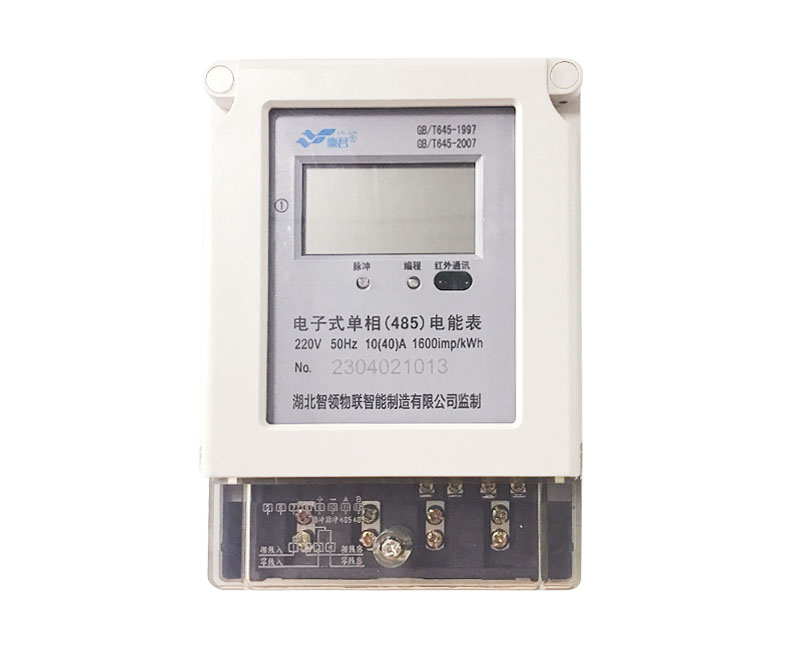

产品简介

单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645—1997《多功能电能表通信规约》对单相静止式电能表技术指标。

产品特点

• 电能计量精度稳定，基本不受频率、温度、电压、高次谐波影响。整机出厂后无需调整，可延长检定周期，大大降低了电力部门测试和校检电能表的工作，可靠性较其它同类产品有明显提高。

• 具有双向计量功能，能够精确地测量正、反双向的有功电能。且反向计入正向电能。

• 无需备用电池电量数据永久保存。

• 采用光耦隔离的无源脉冲输出接口和RS485接口与表计进行数据交换。

• 可扩展继电器控制功能。

• 本表具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗、体积小、重量轻、节能节材,采用液晶显示大方直观。

技术参数

1. 基本误差：Ib 为基本电流，Imax为最大电流。

2. 起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib、2级表为0.5%Ib时,电表能起动和正常计量。

3. 潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

4. 功耗：≤2W（5VA）。

5. 环境条件：标准工作温度为：-25℃～55℃     极限工作温度为：-25℃～60℃

6. 注：特殊要求极限工作温度为：-40℃～70℃
