产品简介

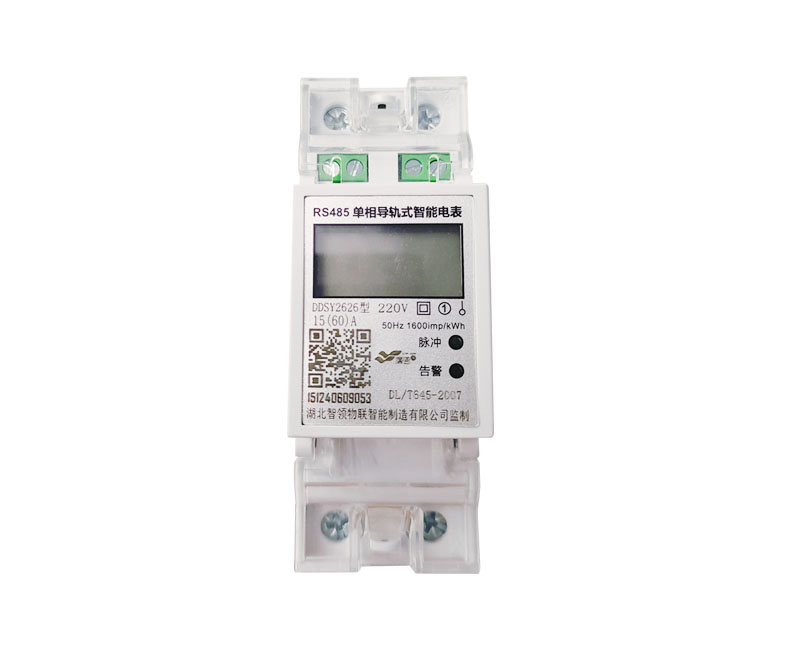

导轨式物联网电表采用屏蔽式、密封型结构，用单片微控制器进行数据采集，处理和保存。具有良好的抗电磁干扰，低功耗，高准确度了，高过载，长寿命。系统应用计算机管理，先购电后用电。能根据用户要求提供限负荷控制。还可通过其通讯接口扩展辅助功能。实现D1、DO、测温、剩余电流测量，以及2G、4G、LoRa、LoRaWan、NB-Lot无线通信功能。技术参数

技术参数

1. 准确度等级1.0级，2.0级；

2. 额定电压220伏；

3. 标定电流5(30)A、10(40)A、15(60)A、20(80)A；

4. 电表常数 见铭牌标注；

5. 参比频率:50HZ、60HZ；

6. 准确度长期工作不需调校；

7. 环境条件:基本工作温度:-20℃~+55℃:极限工作温度:-25℃~+60℃;相对湿度:≤85%。(备注):周围空气中不应有腐蚀性气体，避免尘砂、盐雾、凝露等。




导轨式物联网电表安装使用技巧

1. 在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2. 取出多功能仪表，松开定位螺丝，取下固定夹。

3. 将仪表安装插入配电柜的仪表孔中。

4. 插入仪表的固定夹，固定定位螺丝。

5. 端子接线:请按仪表外壳接线图正确接线!

6. 辅助电源:多功能仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC:80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

7. 采用交流电源建议在火线一侧安装1A的保险丝。对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲抑制器。

8. 输入信号:多功能仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全平衡、对称，其具有多种接线方式，适用于不同的负载形式。(备注):具体接线及仪表参数(脉冲常数等)见仪表所带接线图。
